高功率組件如何配置逆變器？
發表時間：2023-09-15
發電光伏組件和逆變器的配比
在此之前，我們先簡述一下分布式光伏組件和逆變器的配比。
是不是5KW的組件就配5KW的逆變器呢？答案很明確——不是。
那我們又該怎么配，5KW的逆變器到底配多少合適，總聽到有人會說按1.2比例配，有人會說按1.1的比例配……眾說紛紜，這些比值是哪來的，又有什么含義？
在光伏并網系統中，組件的功率和逆變器有關，而且組件和逆變器的功率匹配需要結合項目的具體情況綜合考慮，主要影響因素有輻照度、系統損耗、逆變器的效率、逆變器的壽命、逆變器的電壓范圍、組件安裝角度等方面。
1、組件安裝傾斜角度和方位角度
當物體的平面和光線完全垂直時，接收的功率最大，如果把物體放斜，物體的平面和光線成一定的角度，接收的功率就會打折，同樣的面積，接收的功率就會少很多，組件和太陽的角度垂直，功率最大。
2、安裝區域的輻照度
組件的輸出功率和輻照度有關。太陽能資源好的地區，由于晴天云少，空氣質量好，大氣透明度高，太陽到達組件表面的輻射要比資源差的地區平均值要高很多。
3、安裝海拔高度
海拔越高空氣越稀薄，大氣對太陽輻射的削弱作用越小，則到達地面的太陽輻射越強。例如，青藏高原是我國太陽輻射最強的地區。而空氣越稀薄的地方，逆變器散熱就越差，海拔超過一定的高度，逆變器就要降額運行。
4、直流側系統效率
光伏系統中，能量從太陽輻射到光伏組件，經過直流電纜、匯流箱、直流配電到達逆變器，當中各個環節都有損耗。不同的設計方案，如使用集中式、組串式，集散式等方案，直流側損耗大不一樣。
5、逆變器散熱條件
逆變器一般要安裝在通風好，避免陽光直射的地方，這樣有利于散熱。如果由于場地限制，逆變器不得不安裝在封閉不利于散熱的地方，就要考慮逆變器的降額問題，要少配組件。
6、組件因素
功率正公差：為了滿足光伏組件衰減25年不超過20%，很多組件廠對剛出廠的組件都有0-5%的正公差，如265W的組件，剛出廠的實際功率可能有270W。
負溫度系數：組件的功率溫度系統約-0.41%/℃，組件溫度下降，組件的功率會升高。一塊250W的組件，在不考慮設備損耗的情況下，在我國陽光最好的地區，如寧夏北部、甘肅北部、新疆南部等地區，有可能最大輸出功率有可能超過250W。
雙面組件：雙面組件不僅可以接收正面陽光的輻射功率，背面還可以接收陽光反射輻射功率，不同物體，在不同的光譜波段對陽光的反射率不同。雪地、濕地、小麥、沙漠，不同的地物在同一波段其反射率不同，同一地物在不同波段反射率也不同。
7、逆變器因素
逆變器效率：逆變器的效率并不是恒值，有功率開關器件損耗和磁性損耗，在低功率時，效率比較低，在40%到60%功率時，效率最高，超過60%時，效率逐漸降低。因此，要把光伏功率的總功率控制在逆變器功率的40%到60%之間，獲得最佳效率。
逆變器的壽命：光伏逆變器是電子產品，其可靠性和逆變器運行溫度有很大關系，其中電容、風扇，繼電器等元器件溫度提高10℃，失效率可會提高50%以上。而運行溫度又和功率相關，據統計，逆變器長期工作在功率80-100%比功率40-60%，壽命要低20%左右。
逆變器的最佳工作電壓范圍：工作電壓在逆變器的額定工作電壓左右，效率最高，單相220V逆變器，逆變器輸入額定電壓為360V，三相380V逆變器，逆變器輸入額定電壓為650V。
因此，有些地方，光伏系統是按照組件的容量來計算系統容量的，這時候按組件實際輸出的最大功率來選擇逆變器，以免逆變器限流，根據實際情況，組件和逆變器可以是0.9：1到1.4：1去配置。
但是有些地方，是按逆變器交流輸出功率來計算系統容量的，如果售電價格較高，而組件價格又相當便宜，為了盡可能增加發電量，就可以增加組件的功率。組件和逆變器可以是1.4：4到1.8：1去配置都可以，要看逆變器能接多少組件。
而大家常說的配比值指的是DC/AC，也就是光伏組件的功率/光伏逆變器的功率，那我們首先來看下這個比值是什么。
2、安裝區域的輻照度
組件的輸出功率和輻照度有關。太陽能資源好的地區，由于晴天云少，空氣質量好，大氣透明度高，太陽到達組件表面的輻射要比資源差的地區平均值要高很多。
3、安裝海拔高度
海拔越高空氣越稀薄，大氣對太陽輻射的削弱作用越小，則到達地面的太陽輻射越強。例如，青藏高原是我國太陽輻射最強的地區。而空氣越稀薄的地方，逆變器散熱就越差，海拔超過一定的高度，逆變器就要降額運行。
4、直流側系統效率
光伏系統中，能量從太陽輻射到光伏組件，經過直流電纜、匯流箱、直流配電到達逆變器，當中各個環節都有損耗。不同的設計方案，如使用集中式、組串式，集散式等方案，直流側損耗大不一樣。
5、逆變器散熱條件
逆變器一般要安裝在通風好，避免陽光直射的地方，這樣有利于散熱。如果由于場地限制，逆變器不得不安裝在封閉不利于散熱的地方，就要考慮逆變器的降額問題，要少配組件。
6、組件因素
功率正公差：為了滿足光伏組件衰減25年不超過20%，很多組件廠對剛出廠的組件都有0-5%的正公差，如265W的組件，剛出廠的實際功率可能有270W。
負溫度系數：組件的功率溫度系統約-0.41%/℃，組件溫度下降，組件的功率會升高。一塊250W的組件，在不考慮設備損耗的情況下，在我國陽光最好的地區，如寧夏北部、甘肅北部、新疆南部等地區，有可能最大輸出功率有可能超過250W。
雙面組件：雙面組件不僅可以接收正面陽光的輻射功率，背面還可以接收陽光反射輻射功率，不同物體，在不同的光譜波段對陽光的反射率不同。雪地、濕地、小麥、沙漠，不同的地物在同一波段其反射率不同，同一地物在不同波段反射率也不同。
7、逆變器因素
逆變器效率：逆變器的效率并不是恒值，有功率開關器件損耗和磁性損耗，在低功率時，效率比較低，在40%到60%功率時，效率最高，超過60%時，效率逐漸降低。因此，要把光伏功率的總功率控制在逆變器功率的40%到60%之間，獲得最佳效率。
逆變器的壽命：光伏逆變器是電子產品，其可靠性和逆變器運行溫度有很大關系，其中電容、風扇，繼電器等元器件溫度提高10℃，失效率可會提高50%以上。而運行溫度又和功率相關，據統計，逆變器長期工作在功率80-100%比功率40-60%，壽命要低20%左右。
逆變器的最佳工作電壓范圍：工作電壓在逆變器的額定工作電壓左右，效率最高，單相220V逆變器，逆變器輸入額定電壓為360V，三相380V逆變器，逆變器輸入額定電壓為650V。
因此，有些地方，光伏系統是按照組件的容量來計算系統容量的，這時候按組件實際輸出的最大功率來選擇逆變器，以免逆變器限流，根據實際情況，組件和逆變器可以是0.9：1到1.4：1去配置。
但是有些地方，是按逆變器交流輸出功率來計算系統容量的，如果售電價格較高，而組件價格又相當便宜，為了盡可能增加發電量，就可以增加組件的功率。組件和逆變器可以是1.4：4到1.8：1去配置都可以，要看逆變器能接多少組件。
而大家常說的配比值指的是DC/AC，也就是光伏組件的功率/光伏逆變器的功率，那我們首先來看下這個比值是什么。

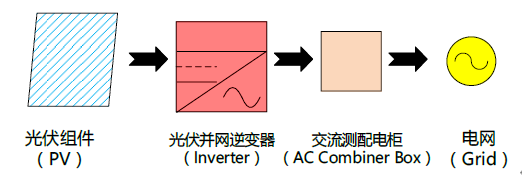

上面是一個光伏系統的簡圖，光伏組件發出的直流電（DC）經過光伏逆變器逆變成交流電（AC）進入電網，那么整過過程中光伏逆變器只是把直流電變成交流電，俗稱的DC/AC的比值就是光伏組件的安裝量和光伏并網逆變器最大交流輸出的比值。

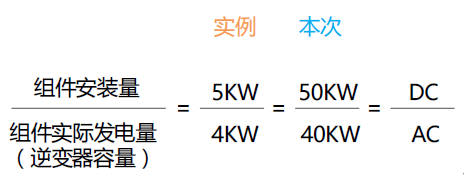

我們以5KW的光伏組件安裝量為例：
我們以5KW的光伏組件安裝量為例：
這個比值為1.25，意思是我裝了5KW的光伏組件，但是由于實際安裝地點的經緯度、傾角、朝向等一系列因素的影響，光伏組件最終產生的直流電也就4KW，那么這個時候選擇4KW的光伏逆變器就可以了，并不需要5KW的光伏逆變器。
（注：組件的功率單位一般標為wp，如255wp，p是peak的意思，一般是指組件標準測試條件：（大氣質量AM1.5, 輻照度1000W/m², 電池溫度25°C）下的測量值， 而實際情況并非如此。）
（注：組件的功率單位一般標為wp，如255wp，p是peak的意思，一般是指組件標準測試條件：（大氣質量AM1.5, 輻照度1000W/m², 電池溫度25°C）下的測量值， 而實際情況并非如此。）
所以DC/AC更多時候是一個經驗值，而不是一個固定值，當有實際項目支撐的時候，我們可以根據實際情況去獲得DC/AC的比值作為對當前選型時的支撐。
首次安裝的時候，針對不同地區組件與逆變器容量配比，可以上網查詢DC/AC的理論值，或向他人咨詢經驗值，當具有一定經驗后可以用自己的經驗值來代替。
這樣完成DC和AC的最佳配比后還要注意光伏組串的電壓與逆變器的電壓范圍是否匹配以及逆變器的輸入路數是否滿足。
常見的逆變器是根據晶硅組件的特性開發的，目前光伏系統要求的最大電壓為1000V，對于電壓的配置除了同一路MPPT電壓需要相等外，還需要考慮逆變器的MPPT電壓范圍，確保組件的工作電壓在MPPT電壓范圍內，否則會導致逆變器的輸出效率不高。
首次安裝的時候，針對不同地區組件與逆變器容量配比，可以上網查詢DC/AC的理論值，或向他人咨詢經驗值，當具有一定經驗后可以用自己的經驗值來代替。
這樣完成DC和AC的最佳配比后還要注意光伏組串的電壓與逆變器的電壓范圍是否匹配以及逆變器的輸入路數是否滿足。
常見的逆變器是根據晶硅組件的特性開發的，目前光伏系統要求的最大電壓為1000V，對于電壓的配置除了同一路MPPT電壓需要相等外，還需要考慮逆變器的MPPT電壓范圍，確保組件的工作電壓在MPPT電壓范圍內，否則會導致逆變器的輸出效率不高。
在計算的時候關注組件的一些關鍵性參數
1. 開路電壓（Voc）
未形成回路之前，也就是逆變器并網發電之前的電壓，該電壓會受到溫度系數的影響。
2. 最大功率點的工作電壓（Vmppt）
工作后形成回路，也就是逆變器并網發電之后的最大工作電壓。
3. 短路電流（Isc）
組件短接時，通過的電流。
4. 最大功率點的工作電流（Imppt）
工作后形成回路，最大功率點的電流。
5. 開路電壓溫度系數
以-0.3%/℃為例，溫度每升高一度，開路電壓下降0.3%.
（注：最低溫度作為參考時，但是也需要考慮最低溫度是凌晨3點左右，然而此時光伏組件處于不工作狀態，當組串電壓與逆變器輸入最大電壓有些小差距時可以特殊考慮。）
1. 開路電壓（Voc）
未形成回路之前，也就是逆變器并網發電之前的電壓，該電壓會受到溫度系數的影響。
2. 最大功率點的工作電壓（Vmppt）
工作后形成回路，也就是逆變器并網發電之后的最大工作電壓。
3. 短路電流（Isc）
組件短接時，通過的電流。
4. 最大功率點的工作電流（Imppt）
工作后形成回路，最大功率點的電流。
5. 開路電壓溫度系數
以-0.3%/℃為例，溫度每升高一度，開路電壓下降0.3%.
（注：最低溫度作為參考時，但是也需要考慮最低溫度是凌晨3點左右，然而此時光伏組件處于不工作狀態，當組串電壓與逆變器輸入最大電壓有些小差距時可以特殊考慮。）
案例分析
項目現場在A地，冬天光照良好，極低溫度為零下25攝氏度，組件采用110塊265W組件，逆變器采用25KW光伏逆變器，確定可行性。
相關信息：
組件信息：Voc：38.26V，Vmpp：31.11V，Isc：8.92A， Impp：8.52A，溫度系數（Voc）：-0.330%/℃；
逆變器信息：最大直流輸入功率：32500KW，最大輸入電壓：1000V，Vmpp：260V~850V， 輸入路數：6路，Mppt路數：2路，
輸入電流：27A/27A；
根據網絡查詢DC/AC為1.17。
1）首先確認功率配比，組件功率為265*110=29150W，A地區DC/AC配比為1.17，即25KW逆變器可以接25kW*1.17=29.25kW，和組件功率匹配，且在最大直流輸入范圍內。
2） 電壓匹配：組件分為5串，每串22塊；開路電壓為38.11V，每串電壓在標準條件下約為38.11V*22≈838.42V，考慮開路電壓溫度系數，極低溫度下的每串開路電壓增加值：38.11V*0.33%*22*（50）≈138V，那么每串組件的端電壓為838.42+138=976.42V，小于光伏逆變器電壓要求最大值。
兩項都確認完成后，且電流顯然在范圍內，即可確認該配比可行。
組件發展趨勢

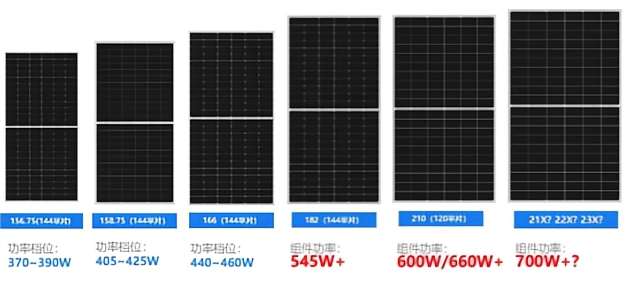

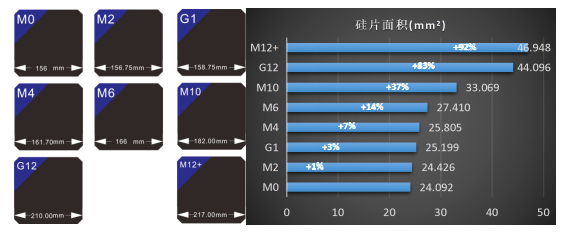

當前組件技術不斷的更新迭代，如高效PERC，黑硅、雙玻、半片、疊瓦等；硅片方面，硅片的尺寸也不斷的增大，從156發展到182、210，硅片面積分別增加了37%和83%。
與之對應的182組件功率超過540W, 210組件功率超過600W，并且，有部分廠家結合其它新技術使組件功率達700W+。
目前，高功率組件已成為行業主流，在應用上具備諸多優勢，從系統角度看，對提升發電效率，節省支架用量、直流電纜用量及人工成本等方面都產生積極影響。
高功率組件如何配置逆變器？

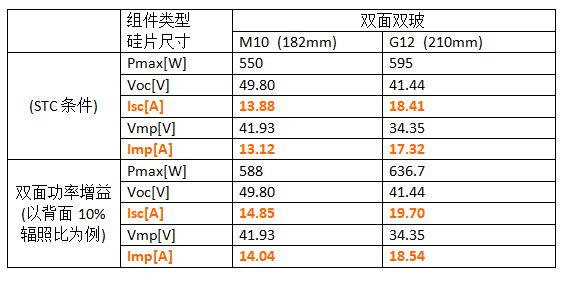

組件高功率發展趨勢下，對逆變器的發展趨勢和技術變革也會產生重大影響，下表數據來源于部分大型地面電站的近期招投標信息，其主流需求為雙面雙玻組件，功率段主要為182mm的550W+和210mm的595W+，以某廠家同功率段產品為例，其關鍵參數如下表：
1. 具備更高的組串或MPPT電流
如果配置的逆變器MPPT電流較小，逆變器工作過程中會限制輸入電流，導致發電量損失。因此，配置高功率組件的逆變器首先需要具備高組串或MPPT電流輸入能力。
2. 硬件具備高功率組件的承載性能
組件能量通過直流線纜輸送到逆變器輸入端，并通過DC連接器、內部線纜、PCB、功率管等電子器件逐步傳導和轉化成為交流電輸出，因此，大電流意味著逆變器整體硬件設計需要重新評估和驗證，以滿足長時且持續的大電流承載要求。
3. 具備更有效的直流保護機制
高功率組件最主要的問題是工作電流提升較大，根據功耗公式：P=I² x R
功耗與電流的平方成正比，大電流導致異常狀態下直流發熱更加嚴重。因此，充分的直流保護機制是光伏系統安全可靠運行的關鍵，在高功率組件匹配下更為重要。如錦浪逆變器具備豐富的直流保護機制，如AFCI功能、直流分斷器、防反接保護、在線組串監控和I-V曲線掃描功能等。
